Vertikalni kombinirani separator z visoko učinkovitostjo koalirskim filtrirnim elementom

Široko se uporablja v amoniaku in sečninskih rastlinah, za zaščito pred ležiščem, kemične rastline, odstranjevanje naftnih mest, čiščenje ključnih plina, regulacija plina, zaščito pred molekularno sito, prenos plina/merjenje, elektrarne.

-Neherentna dvostopenjska konfiguracija

-Fleksibilna zasnova primarnega separatorja

-Probilna učinkovitost koalescerja

-Zaranta za uspešnost

-Preširana s standardom GB150

Lastnosti:

Absolutni separator je enostopenjska ali večstopenjska oprema.

Z uporabo pakiranja celotnega premera lahko element koalescerja zamenjate v najkrajšem času in trudu. Hidrociklon ali rezilo je popolnoma brez vzdrževanja, samočisti se in ne vsebuje nadomestnih ali gibljivih delov, kar ima za posledico izklop.

Obseg uporabe

Amoniak in sečnina
Zaščita pred posteljo
Kemična rastlina
Odstranjevanje oljne meglice
Ključno obdelavo plina
Regulacija plina
Zaščita molekularne site
Prenos plina / merjenje
Elektrarna

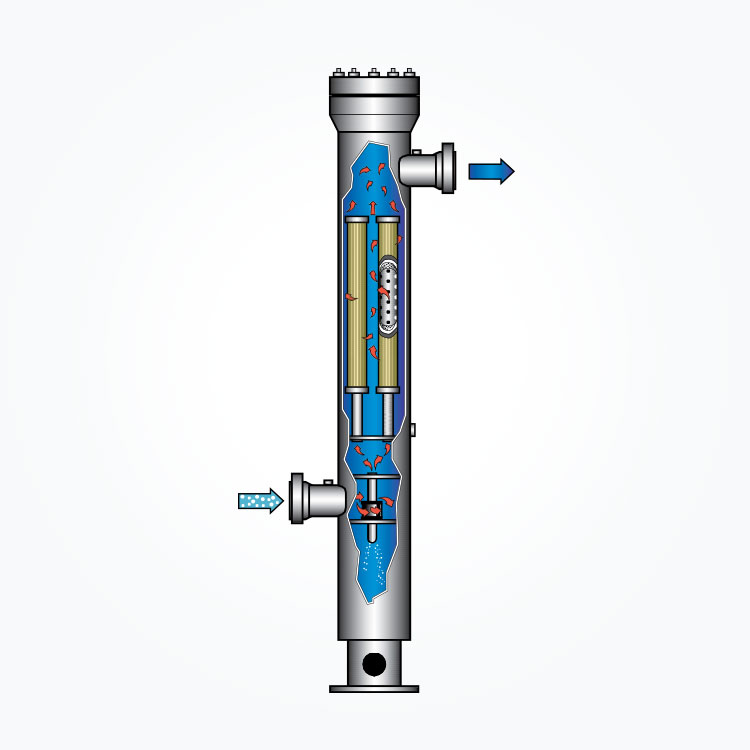

Načelo delovanja

Cev ciklona

Ko plin, ki vsebuje meglo in trdno snov, vstopijo v primarni ločitveni del vsebnika, so vpeta tekočina in prodani delci podvrženi centrifugalni sili.

(A) Umazani plin vstopi v cev ciklona, ki tangencialno vstopi z dveh lokacij.
(B) Cevska lupina prisili plin v ciklonski način pretoka.
(C) Trdni in tekoči delci se odvajajo navzdol vzdolž stene ciklonske cevi in se naberejo na dnu.
(D) Čist plin teče navzdol, nato navzgor skozi osrednjo annolus in izstopi na vrhu

Listni elementi

V aplikacijah, kjer trdni delci niso faktor, se kot primarni separator uporablja ločevalnik rezila.

(A) Onesnaženi plin, ki vstopa v enoto rezila, neposredno vstopi v sosednje navpične kanale, vsak kanal pa se spreminja plin hitro in večkrat v smeri.
(B) Inercialna sila, ki nastane s hitro spremembo smeri, povzroči, da kapljica deluje na steni rezila.
(C) Gravitacija, površinska napetost in pogon zagona, da se tekočina združi v vrečko.
(D) Čist plin se odvaja iz repa
(E) Listna torba.

Združitev elementov

Končni del ločitve je sestavljen iz več visoko učinkovitosti koalektivnih elementov.

Plin in megla vstopata na zunanjo stran elementa od znotraj, kjer se kapljice širijo in udarijo tesno razporejene površine. Tekočina nato teče do elementa in vstopi v komoro za zbiranje tekočine.

Uspešnost obveznice

NX absolutni separator lahko doseže 99,999% učinkovitosti ločitve od 0,3 do 0,6 î¼ m kapljic.

NX Absolutni separator je lahko zasnovan tako, da omeji prenos tekočine pod 1PPB.
