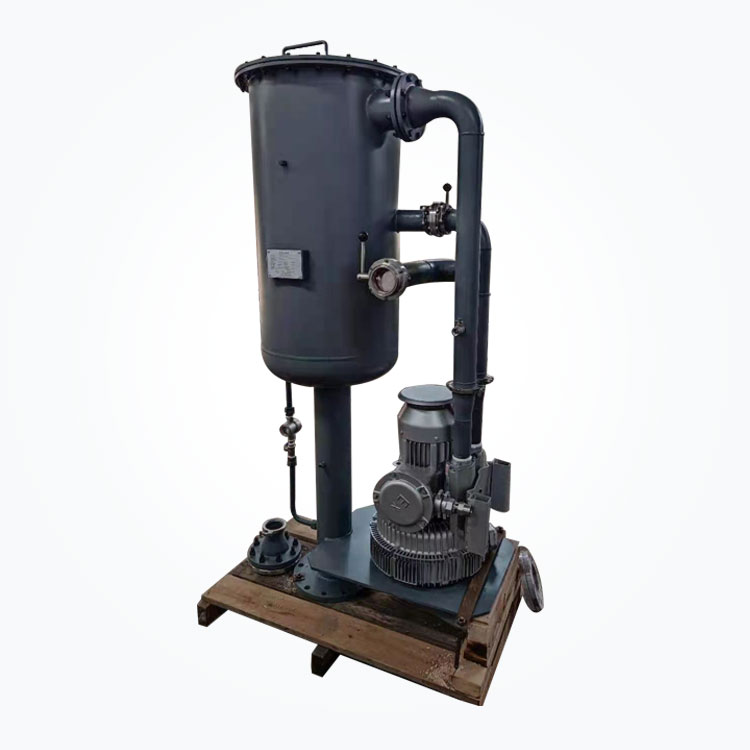

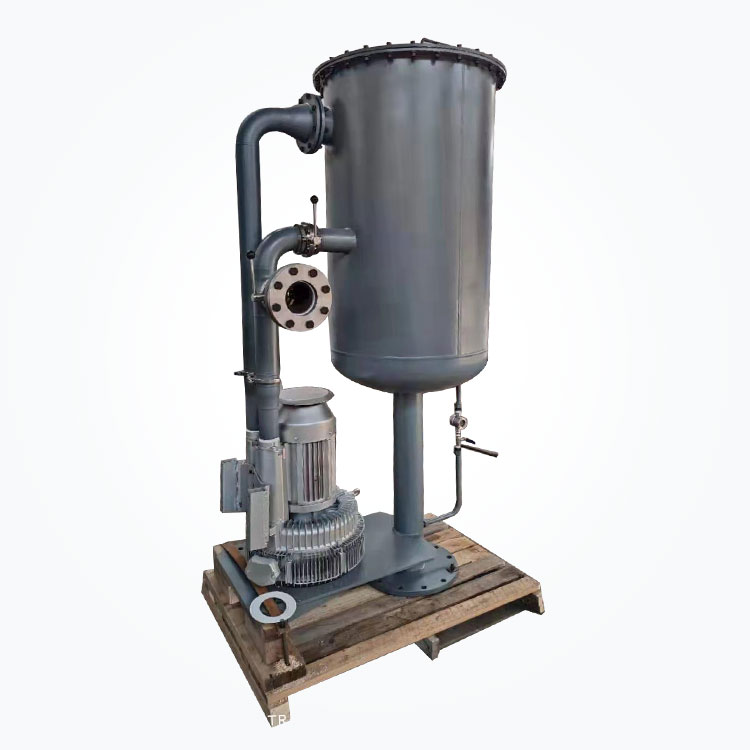

Separator oljne megle

Nanašanje separatorja oljne olja v rezervoarju za olje hidravlične mazive

Ozadje

Mazalne naftne postaje se pogosto uporabljajo pri mazanju večjegerotarne opreme za strojne opreme, kot so kompresor, plinska turbina itd. Ko mazalno olje prehaja skozi glavno prestavo ali ležaj glavnega motorja

Posledice neposrednih emisij:

• Premer delcev oljne megle je zelo majhen (več kot 90% je manj kot 1 um). Ko se izpusti v zrak, se bo mešala in kondenzirala s trdnimi delci v zraku, nato

• Neposredni odvajanje velike količine naftne meglice poveča izgubo mazalnega nafte in povzroči resne gospodarske odpadke. Na primer, plinska turbina 35 MW mora vsako leto dodati 2000 kg 46# mazanje nafte

Delovno načelo separatorja naftne mine

Zračni izhod separatorja naftne megle je povezan z zračnim dovodom ventilatorja, ki je odporen na eksplozijo, naftna megla pa iz oljne rezervoarja izvleče s črpalno silo ventilatorja.

Shematski diagram načela separatorja oljne mine

• 1. Merilnik tlaka pred filtracijo

• 2. Merilnik tlaka po filtraciji

• 3. filtrirajte kartušo

• 4. Metuljski ventil

• 5. Obvodni ventil

• 6. ventilator

• 7. Vklopnik olja

Prednosti izdelka

• Okvirski del filtrirnega elementa je izdelan iz 304 nerjavečega jekla, ki je odporen proti koroziji in ne bo povzročil trdnih nečistoč, kot je Rust, da bi onesnažilo olje po dolgotrajni uporabi.

• Naše podjetje ima napredno preskusno klop za ločevanje naftne megle, ki sprejme nemški spektrometer velikosti delcev Palas in sistem za zaznavanje filtra 3150 ameriškega podjetja TSI in lahko zazna natančnost od 0,01um do 40um.

• Tok separatorja lahko prilagodimo v skladu z dejanskimi delovnimi pogoji uporabnikov;

• Opremljen je z obvodnim ventilom, da se prepreči vpliv prekomerne odpornosti filtrirnega elementa na vrnitev olja rezervoarja za olje;

• Vsak navzgor in navzdol je opremljen z merilnikom tlaka, ki ni priročen samo za razumevanje negativnega tlaka znotraj rezervoarja za olje, ampak lahko tudi v realnem času spremlja tlačno razliko filtrirnega elementa.





Strukturne značilnosti filtrirnega elementa

Filtrirni element sprejme sestavljeno strukturo koalescence plinsko-tekočine.

Parametri učinkovitosti elementov filtriranja

• Visoka učinkovitost odstranjevanja tekočine in stabilna koalescenčna zmogljivost;

• Zasnova premera por se postopoma povečuje od znotraj na zunanjo stran, lahko zmanjša padec tlaka;

• Ustrezna kolokacija filtrirnih vlaken koalirske plasti močno izboljša obtok;

• Zasnova notranjega in zunanjega dvoslojnega kovinskega podpornega okvira ima visoko trdnost in je primerna za dolgoročno delovanje.





Načelo izbire elementov filtra

Pri ločevanju plina-tekočine je učinkovitost filtra odvisna predvsem od koalescence filtrirnega elementa.

Struktura visokozmogljivega filtrirnega elementa mora imeti naslednje značilnosti:

• Ima visoko trdnost, brez onesnaženja, brez burja in brez kemične reakcije;

• Notranja in zunanja podporna mreža bi morala imeti dovolj moči, brez onesnaženja, brez krme in brez kemične reakcije;

• Notranji in zunanji obložni papir mora imeti visoko prehodno zmogljivost, visoko natezno trdnost in uporabljati materiale z dolgimi vlakni, brez odvajanja in brez kemične reakcije;

• Visokozmogljiv filtrirni material so inertne vlaknine in visoko trdno smolo, z enakomerno velikostjo por, visoka hitrost odpiranja na enoto in razumno debelino;

• Sprejeti napredno vzdolžno vezavo šivov in na mestu vezanja ni puščanja;

• Obrazec za tesnjenje je treba izbrati razumno, da se zagotovi, da pri povezavi ni obvoda.

Vpliv strukture velikosti por filtrirnega materiala na zmogljivost onesnaževal

Filtrirni material postopne velikosti por ima veliko zmogljivosti onesnaževalca

Enotni filtrirni material zaslonke ima majhno sposobnost onesnaževalca

Načelo oblikovanja filtrirnega elementa

Za optimizacijo zmogljivosti filtrirnega elementa je treba razmisliti o temperaturi, temperaturi in oblikovanju tlaka, začetnega padca tlaka, največjega dovoljenega padca tlaka, delovanja in pretoka pretoka, gostote in viskoznosti tekočine

Učinkovitost filtracije in padec tlaka filtrirnega elementa

Učinkovitost odstranjevanja delcev nad 0,3î¼ je  99,97%, vsebnost olja v izhodnem plinu pa je manjša od 2ppm, kar je nižje od podobnih tujih filtrirnih elementov.
